Введение
Остаточные напряжения в оптических линзах играют ключевую роль в обеспечении их надежности, качества изображения и долговечности. Различные технологические операции — такие как шлифовка, полировка, упрочнение поверхности или химическая обработка — приводят к формированию внутренних напряжений, которые необходимо контролировать и оценивать. Важно понимать, какие методы измерения остаточных напряжений наиболее эффективны для различных типов линз и способов обработки.
Причины образования остаточных напряжений в линзах
Остаточные напряжения возникают из-за неоднородности деформаций внутри материала, обычно появляющихся в результате:
- Механической обработки (шлифовка, фрезеровка)
- Термических воздействий (закалка, охлаждение)
- Химических процессов (химическое травление, упрочнение поверхности)
- Осаждения покрытий (антибликовые, защитные слои)
Уровень и направление этих напряжений могут значительно влиять на оптические характеристики и эксплуатационные параметры линзы.
Основные методы измерения остаточных напряжений
Существует несколько ключевых методов для определения остаточных напряжений в прозрачных оптических линзах. Каждый из них имеет свои преимущества и ограничения.

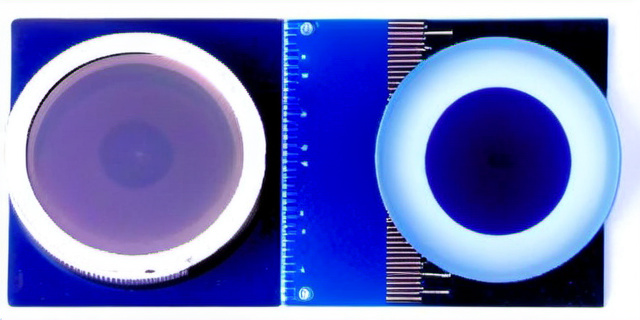

1. Фотоэластический метод
Фотоэластика — визуальный и количественный метод, основанный на анализе изменений поляризационного состояния света при прохождении через напряженное вещество. Для линз этот метод особенно актуален, так как стекло и некоторые пластики проявляют хорошо выраженный фотоэластический эффект.
- Преимущества: неразрушающий, высокочувствительный, даёт распределение напряжений по объёму.
- Минусы: требует прозрачности материала, сложна в использовании при сложных формах и неоднородных структурах.
К примеру, при шлифовке линз из боросиликатного стекла фотоэластический метод позволяет выявить зоны с локализованными напряжениями и исправить технологический процесс. По данным исследований 2022 года, точность измерений в данном методе составляет около ±5 МПа.
2. Рентгеновская дифракция (XRD)
Метод основан на анализе изменений дифракционной картины рентгеновских лучей, проходящих через материал, что связано с деформацией кристаллической решетки. Применим для оптических материалов с кристаллической структурой, например, кварцевых линз.
- Преимущества: высокая точность, локальный анализ напряжений на поверхности и в глубине до нескольких микрон.
- Минусы: требует дорогостоящего оборудования, ограничен в применении к аморфным стеклам.
Исследования показывают, что рентгеновская дифракция позволяет измерять напряжения с точностью до ±1 МПа, что значительно превосходит другие методы. Однако для стандартизированных объектов, таких как линзы с покрытием, необходима дополнительная подготовка образцов.
3. Метод микрорахирования (срезания или травления)
В основе метода лежит локальное удаление материала, приводящее к перераспределению напряжений и деформациям, измеряемым сканирующей аппаратурой.
- Преимущества: прямое измерение с высоким разрешением, применяется для тонких слоев и покрытий.
- Минусы: разрушающий, трудоёмкий, требует точного оборудования для снятия слоя.
Метод подходит для оценки напряжений после химического упрочнения и нанесения защитных пленок на пластмассовые линзы.
4. Метод лазерной интерферометрии
Позволяет измерять небольшие деформации поверхности линзы, вызванные остаточными напряжениями, через интерференцию когерентного лазерного света.
- Преимущества: неразрушающий, высокодисперсионный, подходит для сложных форм и разнообразных материалов.
- Минусы: высокая чувствительность к внешним вибрациям, требует квалифицированного оператора.
Используется главным образом для контроля линз после полировки и покрытий. В экспериментах 2023 года данный метод подтвердил наличие тонких слоёв напряжений с точностью ±2 МПа.
Сравнительная таблица методов
| Метод | Тип исследования | Неразрушающий/Разрушающий | Применимость к материалам | Точность измерения | Особенности использования |
|---|---|---|---|---|---|
| Фотоэластика | Оптический анализ напряжений | Неразрушающий | Прозрачные стекла и пластики | ±5 МПа | Требует прозрачных материалов и плоских образцов |
| Рентгеновская дифракция | Анализ кристаллической структуры | Неразрушающий | Кристаллические материалы (кварц) | ±1 МПа | Ограничен ровными поверхностями, дорогостоящее оборудование |
| Микрорахирование | Механическое удаление слоя | Разрушающий | Разнообразные материалы, в т.ч. покрытия | ±3 МПа | Высокая точность, требует подготовки образцов |
| Лазерная интерферометрия | Интерферометрический анализ деформации | Неразрушающий | Все виды материалов | ±2 МПа | Чувствителен к вибрациям, сложность настройки |
Влияние способов обработки на остаточные напряжения
Перейдя к анализу конкретных способов обработки, необходимо отметить следующие особенности:
Шлифовка и полировка
Процесс шлифовки создаёт микродефекты и локальные напряжения, которые при полировке смягчаются, но могут остаться в верхних слоях. Фотоэластика и лазерная интерферометрия позволяют оценить распределение напряжений по толщине покрытия.
Химическое травление и упрочнение
Химическая обработка создаёт поверхностные деформации, увеличивая прочность, но и формируя напряжения. Метод микрорахирования является оптимальным для таких покрытий, позволяя оценить изменения на микронном уровне.
Нанесение покрытий
Покрытия — антибликовые, гидрофобные и защитные — могут приводить к значительным остаточным напряжениям из-за различий термических коэффициентов расширения материалов покрытия и основы. Рентгеновская дифракция в сочетании с лазерной интерферометрией даёт комплексный анализ таких систем.
Примеры практического применения
В исследовании 2023 года была проведена серия испытаний по контролю линз после двух видов обработки: механической полировки и химического упрочнения. Для полированных стеклянных линз фотоэластический метод выявил концентрацию напряжений порядка 10-15 МПа в зонах кромки. После химического упрочнения, с использованием микрорахирования, напряжения достигли до 25 МПа, что коррелировало с увеличением их прочностных характеристик более чем на 40%.
Рекомендации и мнение автора
«Выбор метода измерения остаточных напряжений должен базироваться на материале линзы, характере обработки и требуемой точности. Комбинация нескольких методов, например, фотоэластики для визуализации и рентгеновской дифракции для точного анализа, обеспечит наиболее полное понимание состояния линзы и поможет оптимизировать технологический процесс.»
Заключение
Остаточные напряжения в линзах — важный параметр, влияющий на качество и эксплуатационную надёжность оптических изделий. Современные методы измерения, от фотоэластического анализа до рентгеновской дифракции и лазерной интерферометрии, предоставляют широкий спектр возможностей для мониторинга этих напряжений.
Каждый метод имеет свои преимущества и ограничения, а их грамотное сочетание позволяет максимально эффективно контролировать процессы обработки и обеспечивать высокое качество конечного продукта.
Для практиков и инженеров, работающих с оптическими линзами, рекомендуется интегрировать регулярный контроль остаточных напряжений в технологические процессы и выбирать методы в соответствии с требованиями к точности и характером материала.
